耐磨焊絲KN-55礦用鏈輪堆焊修復(fù)專用鏈輪修復(fù)焊絲
2019-2-12 6:31:09 點(diǎn)擊：
耐磨焊絲KN-55礦用鏈輪堆焊修復(fù)專用
型號(hào)：KN-55鏈輪修復(fù)焊絲
規(guī)格：1.2、1.6、2.0
應(yīng)用范圍：礦用鏈輪堆焊修復(fù)專用焊接材料。
40Cr**A鋼的參考化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
| C Si Mn Cr Ni Mo S P |
| 0.37—0.44 0.17—0.37 0.50—0.80 0.6—0.9 1.25 0.15—0.25 ≤0.025 ≤0.025 |
堆焊熔敷金屬的參考化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
| C Si Mn Cr W Mo V Ti S P 其它 其余 |
| 0.3 0.7 0.8 5.5 3.0 1.3 0.3 少量 ≤0.02 ≤0.02 ≤1.0 Fe |
1、焊前準(zhǔn)備 將礦用廢舊鏈輪軸組返回后先進(jìn)行拆解，對(duì)磨損鏈輪進(jìn)行質(zhì)量評(píng)估檢測(cè)，主要進(jìn)行表層裂紋檢測(cè)、檢測(cè)內(nèi)部缺陷等，然后將鏈輪磨損部位疲勞層加工掉，將鏈輪整體預(yù)熱，溫度為250—350度，保溫4h熱透后待焊。

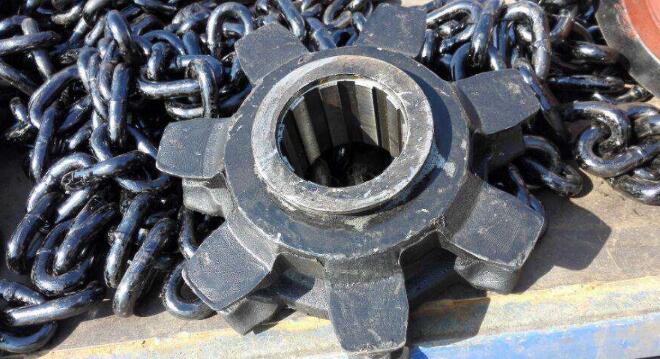

圖（2）鏈輪是礦機(jī)傳動(dòng)部分的主要旋轉(zhuǎn)部件
2、堆焊工藝及參數(shù) 采用富氣體保護(hù)焊，用KN-55堆焊焊絲逐層進(jìn)行堆焊，層間溫度控制在180度±10度，堆焊時(shí)用風(fēng)鎬捶擊清渣，消除焊接應(yīng)力，焊接電流為350，電弧電壓為31V。
3、焊后回火處理 堆焊完成后將工件整體回火，溫度為250-350度，保溫4h后隨爐冷卻至室溫，待機(jī)械加工。

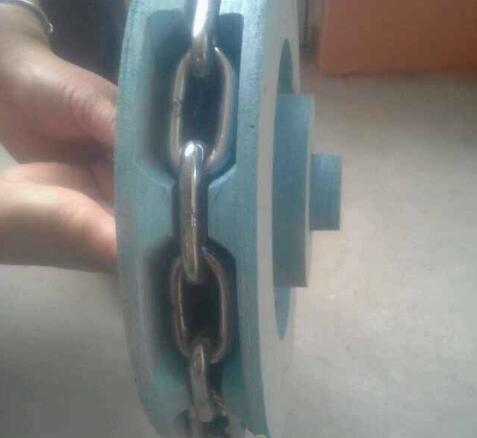

圖（3）鏈輪鏈條輸送系統(tǒng)，為什么鏈輪會(huì)有磨損，主要是因?yàn)殒湕l與鏈輪摩擦嚴(yán)重
4、焊后加工 將堆焊后的鏈輪按尺寸要求編制加工程序，用高硬度冷卻加工刀具加工成形。
包裝說明：15公斤/盤。
- 上一篇：耐磨焊絲KNM60在塑料粉碎機(jī)的應(yīng)用 [2021/12/7]
- 下一篇：耐磨焊條一包多少錢 [2018/1/3]
